Windsogsicherung normgerecht ausführen und dokumentieren

Wer als Dachdecker-Fachbetrieb in Österreich eine Dachdeckung ausführt, trägt rechtliche und technische Verantwortung für deren Standsicherheit gegenüber Windlasten. Die normgerechte Windsogsicherung – einschließlich der rechnerischen Ermittlung der Befestigungsabstände, der zonengerechten Ausführung und der lückenlosen Dokumentation – ist keine Kür, sondern verbindliche Pflicht. Longtail-Suchanfragen wie „Windsogsicherung Befestigungsabstände Österreich“, „ÖNORM B 3419 Klammerbelegung berechnen“ oder „Windlastzonen Dach Nachweis“ führen Fachbetriebe genau zu diesem Themenfeld. Dieser Artikel liefert das technische und rechtliche Grundlagenwissen, das Sie für die tägliche Praxis benötigen – und zeigt, wo Fehler bei der Ausführung oder Dokumentation zu Gewährleistungsfällen führen können. Wenn Sie als Fachbetrieb in Österreich sichtbar werden möchten, empfehlen wir außerdem, Ihren Eintrag im Dachdecker-Branchenverzeichnis zu pflegen oder anzulegen.

Was Windsogsicherung bedeutet und warum sie für jeden Dachbetrieb unverzichtbar ist

Windsog entsteht, wenn Luftströmungen über eine Dachfläche streichen und auf der windabgewandten Seite sowie an den Dachrändern einen Unterdruck erzeugen. Dieser Unterdruck wirkt als Sogkraft senkrecht zur Dachfläche nach außen – das heißt, er hebt die Eindeckmaterialien an und kann sie bei unzureichender Befestigung vom Dach lösen. Besonders kritisch sind dabei die Randzonen und Eckzonen des Daches, wo die aerodynamischen Kräfte deutlich höher ausfallen als in der Innenfläche.

Die normgerechte Windsogsicherung bezeichnet die Gesamtheit aller Maßnahmen, mit denen Eindeckmaterialien – also Dachziegel, Dachsteine, Schindeln oder Wellplatten – so mechanisch am Unterbau befestigt werden, dass sie auch bei den am Standort zu erwartenden Windlasten sicher gehalten bleiben. Das umfasst:

• die standortbezogene Ermittlung der maßgebenden Windlast
• die Einteilung der Dachfläche in Bemessungszonen (Innenfläche, Randzone, Eckzone)
• die Berechnung der erforderlichen Befestigungsdichte (Klammerbelegungsschema)
• die fachgerechte Ausführung mit geeigneten Befestigungsmitteln
• die vollständige Dokumentation des Nachweises

Seit der Überarbeitung der ÖNORM B 3419 im Jahr 2011 und der Folgeausgabe 2018 ist dieser Nachweis für jeden Neubau und jede wesentliche Dachinstandsetzung in Österreich verpflichtend durchzuführen und zu dokumentieren.

Regelwerk im Überblick: Eine Zusammenfassung der wichtigsten normativen Grundlagen für das Dachdeckerhandwerk finden Sie im Beitrag Die wichtigsten Regelwerke im Überblick.

Die normative Grundlage: ÖNORM B 3419 und ÖNORM EN 1991-1-4

ÖNORM B 3419^[1] – „Planung und Ausführung von Dachdeckungen und Wandverkleidungen“ – ist die zentrale Fachnorm für das österreichische Dachdeckerhandwerk. Sie regelt unter anderem zulässige Dachneigungen, Mindestüberdeckungen, Anforderungen an den Untergrund und – besonders relevant – die Windsogsicherung von geneigten Dachdeckungen. Die Ausgabe 2018 (Erscheinungsdatum 1. April 2018) ist der aktuelle Stand; sie ist über Austrian Standards beziehbar und wird von der Bundesinnung der Dachdecker, Glaser und Spengler über das WKO-NormenPaket für Mitgliedsbetriebe vergünstigt zugänglich gemacht.

ÖNORM EN 1991-1-4^[2] in Verbindung mit dem österreichischen nationalen Anhang ÖNORM B 1991-1-4^[3] legt die Lastannahmen für Windeinwirkungen auf Bauwerke fest. Diese Normenfamilie – in der Fachsprache als Eurocode 1, Teil 1-4 bezeichnet – bildet die rechnerische Basis für die Windlastermittlung. Der nationale Anhang ÖNORM B 1991-1-4 enthält die für Österreich geltenden Windlastzonen und Grundwindgeschwindigkeiten; die aktuell gültige Ausgabe datiert vom April 2023.

Beide Normenebenen greifen ineinander: Die ÖNORM B 3419 verweist für die Lastermittlung auf die ÖNORM B 1991-1-4 und definiert gleichzeitig ein vereinfachtes Verfahren, das für Regelbauten (Satteldach, Walmdach, Pultdach, Firsthöhe bis 12 m, Dachneigung 10° bis 75°) ohne vollständige Statik auskommt. Dieses vereinfachte Verfahren ist in der täglichen Dachdeckerpraxis der Regelfall.

OIB-Richtlinie 1 als übergeordneter Rahmen

Die OIB-Richtlinie 1^[4] „Mechanische Festigkeit und Standsicherheit“ des Österreichischen Instituts für Bautechnik (OIB) bildet den bautechnischen Überbau. Sie verweist auf die Eurocodes – und damit auf die Windlastnormen – als Stand der Technik und ist über die Bauordnungen der einzelnen Bundesländer rechtsverbindlich. Wer die Windsogsicherung nicht nachweist oder nicht ausführt, erfüllt nicht nur die Norm nicht – er verstößt auch gegen bautechnisches Recht.

Die Grundregeln des österreichischen Dachdeckerhandwerks, herausgegeben von der Bundesinnung über die WKO, konkretisieren die normative Anforderung für den Handwerksbetrieb: Der Dachdecker ist für die Einhaltung der Windsogsicherung verantwortlich, sofern kein gesonderter statischer Nachweis durch einen Ziviltechniker vorliegt.

Windlastzonen in Österreich: Standort bestimmt Bemessungsgrundlage

Der erste Schritt jeder Windsogsicherungsberechnung ist die Ermittlung der Basiswindgeschwindigkeit am Baustandort. Österreich ist in der ÖNORM B 1991-1-4 durch ein Ortsverzeichnis mit rund 250 Gemeinden erfasst; für alle anderen Standorte ist die Interpolation oder die Rückfrage bei Austrian Standards vorgesehen. Die Zentralanstalt für Meteorologie und Geodynamik (ZAMG) liefert die meteorologischen Messdaten, aus denen die normativen Grundwerte abgeleitet wurden.

Windlastzonen: Vereinfachte Einteilung für die Praxis

Windzone	Basiswindgeschwindigkeit v_b,0	Basiswinddruckwert q_b,0	Typische Regionen (Auswahl)
Zone 1 (gering)	22,5 m/s	ca. 0,32 kN/m²	Teile des Wiener Beckens, Inneralpin
Zone 2 (mittel)	25,0 m/s	ca. 0,39 kN/m²	Alpenvorland, Steiermark (Teile)
Zone 3 (erhöht)	27,5 m/s	ca. 0,47 kN/m²	Vorarlberg, Teile Tirols, Alpenkamm
Zone 4 (hoch)	30,0 m/s	ca. 0,56 kN/m²	Exponierte Lagen, Gipfelbereiche

Hinweis: Die Tabelle ist eine stark vereinfachte Orientierung. Die verbindlichen Werte für Ihren Baustandort entnehmen Sie dem Ortsverzeichnis der ÖNORM B 1991-1-4 (Ausgabe April 2023). Online-Windsogrechner und Windlastzonen-Finder verschiedener Anbieter können eine erste Orientierung geben, ersetzen aber nicht die Normüberprüfung.

Neben der Windzone ist die Geländekategorie (Offenes Gelände, Vorortbereich, Stadtgelände) ein wesentlicher Parameter: Je windoffener das Gelände, desto höher der Bemessungswinddruck. Für ein freistehendes Einfamilienhaus auf der Kuppe eines Hügels in der Oststeiermark gelten andere Werte als für ein Reihenhaus im dicht bebauten Wiener Stadtgebiet.

Befestigungszonen und Klammerbelegung: So funktioniert die Berechnung

Die ÖNORM B 3419 unterteilt jede Dachfläche in drei Bemessungsbereiche, die unterschiedlich hohen Windsoganteilen ausgesetzt sind:

• Innenfläche (Zone 1): Der zentrale Bereich der Dachfläche mit den geringsten Sogkräften
• Randzone (Zone 2): Ein Streifen entlang der Traufe, des Ortganges und des Firstes; typische Breite 10 % der Dachbreite oder Dachhöhe (kleinerer Wert maßgebend)
• Eckzone (Zone 3): Die überlappenden Bereiche an den Ecken; hier treten die höchsten Soglasten auf

Die aerodynamischen Druckbeiwerte (c_p-Werte) für diese Zonen sind in der ÖNORM EN 1991-1-4 (Kapitel 7, Dachformen) tabellarisch für verschiedene Dachformen und Dachneigungen angegeben. Auf dieser Basis ergibt sich die Abhebkraft je Eindeckelement (Dachziegel, Dachstein), die durch das gewählte Befestigungsmittel aufgenommen werden muss.

Klammerbelegung: Was die Notation bedeutet

Das Ergebnis der Berechnung wird in einem Befestigungsschema (Klammerbelegungsschema) dargestellt, das angibt, wie viele Elemente pro Reihe zu befestigen sind:

Notation	Bedeutung	Typischer Einsatzbereich
0	Keine zusätzliche Befestigung erforderlich	Innenfläche bei günstiger Windzone
1:3	Jeder dritte Ziegel wird geklammert	Innenfläche bei höherer Windzone
1:2	Jeder zweite Ziegel wird geklammert	Randzone
1:1	Jeder Ziegel wird geklammert	Eckzone, Randzone bei hoher Last
Vollbefestigung	Alle Elemente + zusätzliche Schrauben oder Draht	Extremlagen, exponierte Randfelder

Die Notation „1:2″ bedeutet dabei: In jeder Reihe wird jeder zweite Ziegel befestigt, wobei die befestigten Elemente in den benachbarten Reihen versetzt angeordnet sind – so entsteht ein flächiges Verbundnetz aus geklammerten Elementen, das den Soglasten widersteht.

Wichtig für die Praxis: Der Firstziegel, Ortgangziegel und Gratziegel müssen grundsätzlich immer befestigt werden, unabhängig von der Berechnung der Innenfläche. Das gilt auch für Traufziegel, die direkt über der Traufbohle liegen.

Befestigungsmittel: Klammern, Schrauben, Drahthaken

Gebräuchliche Befestigungsmittel für geneigte Dachdeckungen sind:

• Sturmklammern aus nichtrostendem Stahl (A2 oder A4): Standard für Dachziegel und Dachsteine; werden in die seitliche Nut des Ziegels eingehängt und am Traglattennagel verankert
• Hakendrähte (Bindedrähte): Bei manchen Ziegelformen als Alternative zugelassen; müssen ebenfalls nichtrostend sein
• Schraubbefestigung direkt in die Traglatte: Bei Faserzement-Wellplatten, Metalldachplatten und Schindeln üblich
• Klebstoffe / Schaumkleber: In Ergänzung zur mechanischen Befestigung bei besonderen Dachformen möglich, aber kein alleiniges Befestigungsmittel nach ÖNORM

Die Tragfähigkeit des jeweiligen Befestigungsmittels – angegeben als charakteristischer Widerstandswert R_k in Newton – muss der Herstellerangabe entnommen und gegen die berechnete Abhebkraft nachgewiesen werden.

Typische Schadenssituationen und ihre normativen Ursachen

Sturmschäden an Dächern lassen sich in der Praxis fast immer auf eine oder mehrere der folgenden Ursachen zurückführen:

1. Fehlende oder falsche Windsogberechnung: Die Befestigung wurde nach Erfahrungswerten oder ohne standortspezifische Berechnung ausgeführt. Bei der Schadensanalyse stellt sich heraus, dass die tatsächliche Windlast die angesetzte Kraft überstieg.

2. Verwechslung von Windlastzonen: Insbesondere in Grenzlagen zwischen zwei Windlastzonen oder bei erhöhten Standorten (Hanglage, Kuppe) wird die Windlastzone zu niedrig angesetzt.

3. Nicht ausgeführte Eckzonen-Befestigung: Die Berechnung war korrekt, aber auf der Baustelle wurde das Klammerschema nicht konsequent umgesetzt – besonders die Eckzonen werden im Stress des Tagesgeschäfts vernachlässigt.

4. Korrodierte oder falsche Befestigungsmittel: Klammern aus unverzinktem Stahl rosten durch und verlieren ihre Tragfähigkeit. Die ÖNORM B 3419 schreibt nichtrostenden Stahl (mindestens A2) vor.

5. Fehlende Dokumentation: Selbst wenn die Ausführung fachgerecht war, lässt sich das ohne Nachweis im Schadensfall nicht beweisen. Der Betrieb haftet dann mangels Gegenbeweises.

Zu den rechtlichen Folgen unzureichender Dokumentation und zum Mängelmanagement im Dachdeckerhandwerk lesen Sie mehr im Beitrag Gewährleistung & Mängelmanagement am Dach.

Selbst ein einzelner fehlerhafter Eckbereich kann beim nächsten Sturmereignis als Angriffspunkt dienen: Löst sich ein Element, entsteht eine Undichtigkeit, durch die der Wind in die Dachkonstruktion eindringen und größere Bereiche abheben kann. Sturmschäden entstehen selten durch einmaliges Totalversagen, sondern durch progressives Versagen – beginnend am schwächsten Punkt.

Dokumentationspflichten: Was der Fachbetrieb festhalten muss

Die rechtliche Relevanz der Dokumentation kann nicht überschätzt werden. Im Gewährleistungsfall – besonders bei Sturmschäden innerhalb der Gewährleistungsfrist – liegt die Beweislast beim ausführenden Betrieb. Wer nicht nachweisen kann, dass er normgerecht gearbeitet hat, schuldet in der Regel Nachbesserung oder Schadenersatz.

Eine vollständige Dokumentation der Windsogsicherung umfasst:

Planungsunterlagen:

• Standortangabe mit Windlastzone und Geländekategorie (Nachweis durch ÖNORM B 1991-1-4 Ortsverzeichnis oder offiziellen Online-Dienst)
• Dachgeometrie (Grundriss, Schnitt, Dachneigung, Firsthöhe)
• Gewicht des Eindeckelements (Herstellerangabe in kg/Stück oder kN/m²)
• Berechnete Windsoggröße pro Bemessungszone
• Klammerbelegungsschema als Zeichnung oder Tabelle

Ausführungsunterlagen:

• Verwendetes Befestigungsmittel mit Produktbezeichnung, Werkstoff und Tragfähigkeitsnachweis des Herstellers
• Abnahmeprotokoll mit Angabe des ausführenden Facharbeiters und Ausführungsdatum
• Fotos der Befestigung in Rand- und Eckzonen (soweit zugänglich)
• Hinweis auf allfällige Abweichungen vom Schema und deren Begründung

Übergabe an den Auftraggeber:

• Kopie des Berechnungsnachweises
• Empfehlung zur regelmäßigen Sichtprüfung (mindestens alle fünf Jahre sowie nach Starkwindereignissen)

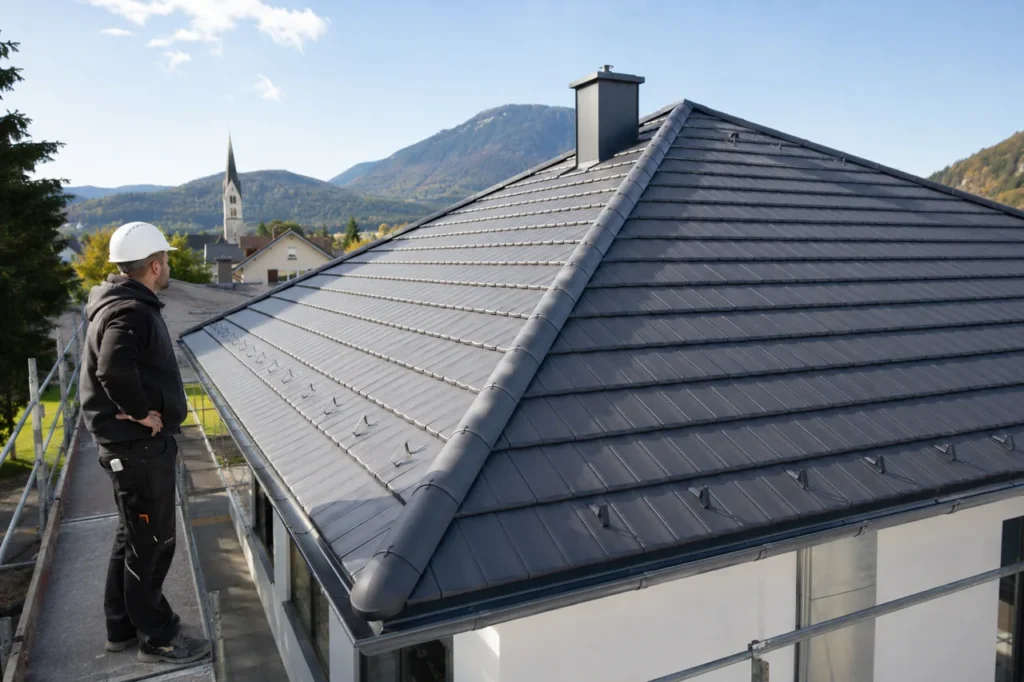

Erstellt mit KI von ChatGPT Image

Hinweis für Arbeitssicherheit: Die Dokumentationspflicht gilt nicht nur für das fertige Produkt, sondern auch für den Ausführungsprozess selbst. Informationen zur Absturzsicherung während der Dacharbeit finden Sie im Beitrag Absturzsicherung & Arbeitssicherheit am Dach.

Vereinfachtes Verfahren nach ÖNORM B 3419: Schritt für Schritt

Für Regelbauten – Firsthöhe bis 12 m, Dachneigung 10° bis 75°, keine außergewöhnliche Dachform – sieht die ÖNORM B 3419 ein vereinfachtes Verfahren vor, das ohne vollständigen Eurocode-Statiknachweis auskommt. Die wesentlichen Schritte:

Schritt 1: Standort und Windlastzone bestimmen. Ortsverzeichnis der ÖNORM B 1991-1-4 aufschlagen und den maßgebenden Grundwinddruck q_b,0 für den Baustandort ablesen. Bei Orten, die nicht im Verzeichnis gelistet sind, ist der nächste gelistete Ort mit gleichwertiger Topografie heranzuziehen oder ein Fachplaner einzubinden.

Schritt 2: Geländekategorie festlegen.

• Geländekategorie I: Offenes Küsten- oder Windoffenland (selten in Österreich)
• Geländekategorie II: Offenes Gelände mit vereinzelten Hindernissen (Felder, Wiesen)
• Geländekategorie III: Gebiete mit Hecken, Einzelhäusern, Wäldchen (häufigster Fall)
• Geländekategorie IV: Stadtgebiete, Großstädte mit gleichmäßig hoher Bebauung

Schritt 3: Referenzwinddruck ermitteln. Aus q_b,0 und Geländekategorie sowie der Firsthöhe ergibt sich der Bemessungswinddruck q_p(z) für die jeweilige Höhe über Gelände.

Schritt 4: Druckbeiwerte und Zonenobergrenze. Aus den Tabellen der ÖNORM EN 1991-1-4 (Kapitel 7, Dachformen) werden die externen Druckbeiwerte c_pe,10 für die Innenfläche, Randzone und Eckzone abgelesen. Das Produkt q_p(z) × c_pe,10 ergibt die charakteristische Windsoggröße in kN/m².

Schritt 5: Abhebkraft pro Ziegelelement. Die Windsoggröße wird auf die Dachfläche je Eindeckelement umgerechnet: F_abheben = q_wind × A_element. Dem gegenüber steht das Eigengewicht des Elements; die Differenz ist die aufzunehmende Restlast, die durch Klammern oder Schrauben zu sichern ist.

Schritt 6: Klammerbelegungsschema festlegen. Aus der Restlast und dem Tragfähigkeitswert der gewählten Klammertype ergibt sich, in welchem Abstand befestigt werden muss. Das Schema ist zonenweise darzustellen und der Ausführenden auf der Baustelle zu übergeben.

Erstellt mit KI von ChatGPT Image

Viele Ziegelhersteller bieten für ihre Produkte herstellerspezifische Windsogrechner oder fertige Bemessungstabellen an, die auf der ÖNORM B 3419 basieren. Diese Hilfsmittel erleichtern die Praxis, entbinden den Fachbetrieb aber nicht davon, die Eingabewerte (Standort, Geländekategorie, Dachgeometrie) sorgfältig zu prüfen.

Kalkulatorische Aspekte der Windsogsicherung

Ein häufig unterschätzter betriebswirtschaftlicher Aspekt: Mehr Klammern bedeuten mehr Material- und Zeitaufwand. Wer die Windsogsicherung in der Kalkulation nicht separat ausweist, riskiert, diesen Aufwand nicht vollständig zu verrechnen.

Empfehlungen für die Kalkulation:

• Klammermaterial und Lohnaufwand zonenweise getrennt kalkulieren (die Eckzone erfordert deutlich mehr Aufwand als die Innenfläche)
• Dokumentationsaufwand (Schemazeichnung, Abnahmeprotokoll, Fotoablage) als eigene Position
• Bei Unsicherheiten über den Standort: Rückfrage beim Auftraggeber oder Fachplaner vor Angebotserstellung

Zum Umgang mit schwankenden Materialpreisen bei Befestigungsmitteln aus nichtrostendem Stahl lesen Sie mehr im Beitrag Kalkulation bei schwankenden Materialpreisen.

Sonderfall Flachdach und Umkehrdach

Während die ÖNORM B 3419 primär für geneigte Dachdeckungen gilt, gelten für Flachdachkonstruktionen ergänzend die ÖNORM B 3691^[5] (Dachabdichtungen) und die OIB-Richtlinie 1. Flachdächer sind aerodynamisch besonders anfällig, weil der entstehende Unterdruck auf der gesamten Dachfläche gleichmäßig wirkt und nicht durch die Neigung gebrochen wird.

Bei Umkehrdächern (Dämmung über der Abdichtung) und extensiven Gründächern wird die Lagesicherheit der Schichten zusätzlich durch Kiesschüttung oder Plattenauflast gesichert. Die erforderliche Auflaststärke ist ebenfalls normenbasiert nachzuweisen – und Teil der Dokumentationspflichten des ausführenden Betriebs.

FAQ: Häufige Fragen zur Windsogsicherung

Checkliste für die Praxis: Windsogsicherung normgerecht ausführen

• Standort im Ortsverzeichnis der ÖNORM B 1991-1-4 verifiziert
• Geländekategorie am Baustandort festgelegt
• Firsthöhe und Dachgeometrie aufgenommen
• Dachneigung und Dachform dokumentiert
• Gewicht des Eindeckelements (Herstellerdatenblatt vorhanden)
• Bemessungswinddruck q_p(z) berechnet oder abgelesen
• Druckbeiwerte c_pe für alle drei Zonen ermittelt
• Klammerbelegungsschema für Innenfläche, Randzone und Eckzone erstellt
• Befestigungsmittel nach Material (A2/A4) und Tragfähigkeit ausgewählt
• Schema auf Baustelle übergeben und Ausführung kontrolliert
• Abnahmeprotokoll mit Fotos erstellt
• Unterlagen dem Auftraggeber übergeben und im Betrieb archiviert

Ihr Fachbetrieb – sichtbar für Auftraggeber, die Qualität suchen

Dachdecker-Fachbetriebe, die Windsogsicherung normgerecht beherrschen und dokumentieren, haben gegenüber dem Mitbewerb einen klaren Qualitätsvorteil. Auftraggeber – privat wie gewerblich – achten zunehmend auf transparente Nachweise und sichere Ausführung. Machen Sie Ihren Betrieb für genau diese Zielgruppe sichtbar: Tragen Sie sich jetzt im österreichischen Dachdecker-Branchenverzeichnis ein oder aktualisieren Sie Ihren bestehenden Eintrag. So finden Bauherren in Ihrer Region einen versierten Ansprechpartner für normkonforme Dacharbeiten – und Sie gewinnen Anfragen von Kunden, die Fachkenntnis schätzen.
